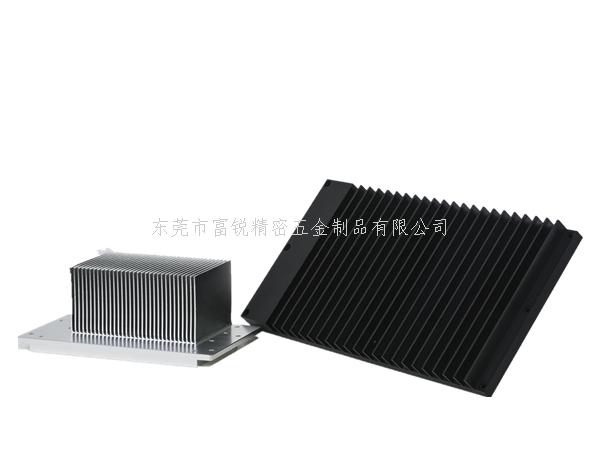

线路板散热片，是贴装在 PCB 功率器件（MOS 管、IGBT、电源芯片、大功率 LED）表面，把芯片产生的热量传导到空气，降低芯片结温，防止过热烧毁。分为被动无风扇散热（常用）、主动带风扇散热。下面了解一下使用线路板散热片的性能特点：
一、核心优点
1. 导热散热能力强
以铝合金为主，导热系数高，能快速把 PCB 功率芯片（MOS、电源 IC、LED）的热量传导至鳍片，通过对流、辐射散到空气中；紫铜款导热性能更好，适合高热密度器件。
被动散热无需风扇，无噪音、无振动，不会引入电磁干扰，适合工控、精密设备。
2. 结构灵活，适配 PCB 多种安装形式
有贴片背胶款、卡扣式、螺丝锁固款；尺寸从小到大，可直齿、针柱结构，能根据板上元器件布局选型，适配 TO 封装、SMD 贴片功率器件。
3. 成本适中，加工方便
铝挤压散热片性价比高，可做阳极氧化黑色处理：一方面防氧化防锈，另一方面提升热辐射能力，进一步提高自然散热效率。
4. 工作稳定，寿命长
无运动部件，不存在磨损；只要不超温、不积严重粉尘，可长期连续工作，故障率低，适合长期不间断运行的电路板（工控、电源设备）。
5. 具备绝缘可选方案
搭配导热绝缘垫 / 导热硅胶垫，可实现散热与电气隔离，防止金属散热片接触高压器件外壳造成 PCB 短路，满足高压电源板安全要求。
二、缺点与性能局限
1. 散热能力受体积限制
自然对流散热片散热能力和表面积强相关；功耗越大，需要的散热片体积越大。狭小空间下，单纯靠被动散热片不足以带走大量热量，必须搭配风扇强制风冷。
2. 对接触面质量非常敏感
底座平面度差、有油污、灰尘、硅脂涂抹不均，会大幅增大界面热阻，散热效果明显下降。装配工艺直接决定实际散热性能。
3. 铝材质导热低于紫铜
同等体积下铝散热片热阻高于铜；铜散热片虽然导热好，但重量大、成本高，重量大还会带来 PCB 抗振动隐患，大板震动时容易拉扯 PCB 焊盘。
4. 鳍片易积尘
在粉尘大的车间环境，鳍片缝隙堆积灰尘，会堵塞空气流通，热阻上升，设备温度慢慢升高，需要定期清理维护。
5. 安装方式存在短板
- 导热双面胶款：耐高温性能有限，长期高温会老化，导热性能下降，甚至脱落，只适合小功率；
- 螺丝锁固：需要 PCB 预留孔位，还要控制扭力，扭力过大易压裂芯片、造成 PCB 形变。
三、关键性能指标特点（选型重点）
1. 热阻：核心性能，单位℃/W。热阻越小，同等功耗下温升越低；自然对流散热片热阻远大于强制风冷。
2. 工作温度范围：铝合金本身耐温高，限制来自配套的导热材料（导热胶、导热垫、硅脂）。导热胶一般 80~120℃，硅脂可到 200℃以上。
3. 重量：铜＞铝，重量大的散热片，振动环境会给 PCB 增加机械应力，严重会造成焊盘开裂。
4. 热辐射性能：黑色阳极氧化＞本色铝，自然散热场景辐射作用明显；强制风冷下辐射贡献很小。
5. 气流适配性
- 直齿型：适合定向风道，气流平行鳍片，对流效率高；
- 针柱型：任意方向气流，适合机箱内部气流杂乱的 PCB，但是风阻略大。
四、使用环境相关性能特点
- 抗腐蚀：阳极氧化铝散热片可防潮、轻微耐酸碱；潮湿、腐蚀性环境建议选用镀镍款。
- 电磁：金属散热片有一定屏蔽效果，但高压电路要注意隔离，避免短路。
